Оценка влияния различных методов обработки трех типов поверхности дентальных имплантатов на их морфологию и элементный состав при лечении периимплантита

Характеристики поверхности дентального имплантата являются одним из ключевых факторов, влияющих на успешность остеоинтеграции [1—3]. Морфология и элементный состав поверхности оказывают прямое влияние на клеточную адгезию, пролиферацию, дифференцировку остеогенных клеток, а также на устойчивость к микробной колонизации [4—6]. В современной стоматологической практике применяются различные типы поверхностей имплантатов, среди наиболее распространенных — TiO₂ (анодированный диоксид титана), SLA (пескоструйная обработка поверхности оксидом алюминия с травлением неорганической кислотой) и RBM (обработка поверхности β-трикальцийфосфатом с травлением органической кислотой), каждый из которых обладает уникальными структурно-химическими характеристиками.

При развитии периимплантита возникает необходимость в удалении микробной биопленки и патологических тканей с поверхности имплантата [7—9]. Однако методы обработки, используемые в этих целях, могут оказывать выраженное воздействие на микрорельеф и химическую структуру поверхности [10—12]. Повреждение или изменение поверхностного слоя может повлиять на химико-биологические свойства имплантата и затруднить его повторную остеоинтеграцию [13].

Широко применяемые методы обработки поверхности имплантатов, такие как лазерная обработка, воздушно-абразивная очистка (Air Flow) и использование ультразвуковых систем (Vector Paro), различаются по типу и интенсивности воздействия на поверхность имплантата [14—16]. Это обусловливает необходимость дифференцированного подхода к выбору метода обработки в зависимости от типа поверхности имплантата. Оценка степени влияния различных методов на морфологию и элементный состав поверхности имплантатов разных типов остается актуальной задачей современной стоматологии.

Цель исследования — изучить изменения морфологической структуры и элементного состава дентальных имплантатов с тремя типами поверхности (TiO₂, SLA, RBM) после обработки различными методами — лазером Er, Cr:YSGG с длиной волны 2780 нм, воздушно-абразивной системой Air Flow с эритритолом и ультразвуковым аппаратом Vector Paro.

В исследование было включено 36 дентальных имплантатов трех производителей, различающихся по типу поверхности:

— имплантаты с анодированной поверхностью из диоксида титана (TiO₂) от компании Nobel Biocare (Швеция);

— имплантаты с поверхностью, полученной методом пескоструйной обработки оксидом алюминия с последующим травлением неорганической кислотой (SLA), от компании XIVE Dentsply Sirona (Германия);

— имплантаты с поверхностью, обработанной β-трикальцийфосфатом и травленой органической кислотой (RBM), от компании BioHorizons (США).

Контрольная группа включала 9 новых имплантатов (по 3 каждого типа поверхности: TiO₂, SLA и RBM), извлеченных непосредственно из заводской упаковки и ранее не использовавшихся в клинической практике.

Остальные 27 имплантатов были извлечены у пациентов с клинически подтвержденным диагнозом периимплантита и распределены в три подгруппы в зависимости от метода последующей обработки. Каждая подгруппа включала 9 имплантатов — по 3 с каждым типом поверхности.

В первой группе проводилась лазерная обработка с использованием Er, Cr:YSGG-лазера (Biolase, США). Режим работы: длина волны 2780 нм, мощность 1,5 Вт, частота 20 Гц, соотношение вода/воздух 50/50, наконечник SFT8-18 мм, продолжительность обработки 60 с.

Во второй группе применялась воздушно-абразивная очистка аппаратом Air Flow Handy 3.0 perio с наполнителем AIR FLOW PLUS с эритритолом (гранулы 14 мкм) (EMS, Швейцария). Режим работы: давление 2,2 бар, расход воды 41,5 мл/мин, продолжительность обработки 30 с.

Третья группа подвергалась ультразвуковой обработке с использованием аппарата Vector Paro (Dürr Dental, Германия) с пародонтологической насадкой Supra. Режим работы: частота 25 кГц, расход воды 30 мл/мин, суспензия Vector Fluid polish (размер частиц <10 мкм), продолжительность обработки 60 с.

Изучение морфологических изменений поверхности имплантатов проводилось методом сканирующей электронной микроскопии (СЭМ) с использованием микроскопа SU3500 SEM (Hitachi, Япония) (рис. 1—3). Образцы закреплялись на алюминиевых держателях и исследовались в режиме регистрации вторичных электронов (SE, Secondary Electrons), который обладает высокой чувствительностью к микрорельефу поверхности. В данном режиме электронный пучок сканирует поверхность образца, вызывая эмиссию низкоэнергетических электронов с поверхности материала (обычно с глубины 1–10 нм). Далее вторичные электроны регистрируются детектором, формируя изображение с высокой контрастностью, отражающее мельчайшие особенности топографии поверхности имплантата, такие как шероховатость, пористость, наличие царапин и глубоких повреждений.

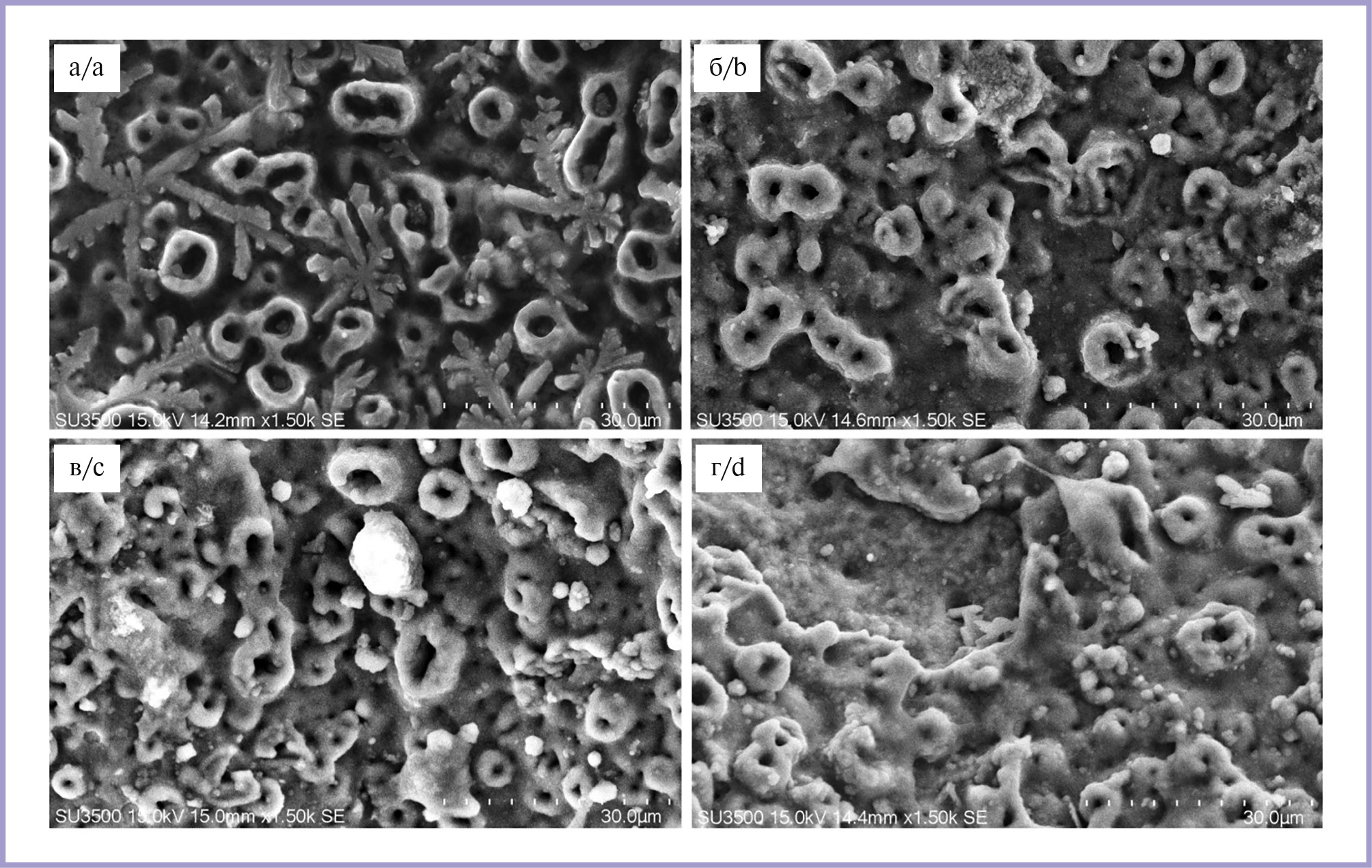

Рис. 1. Микроструктура дентального имплантата с поверхностью типа TiO₂ (увеличение ×1500).

а — новый имплантат; б — имплантат после обработки лазером Er, Cr:YSGG; в — имплантат после обработки системой Air Flow; г — имплантат после обработки аппаратом Vector Paro.

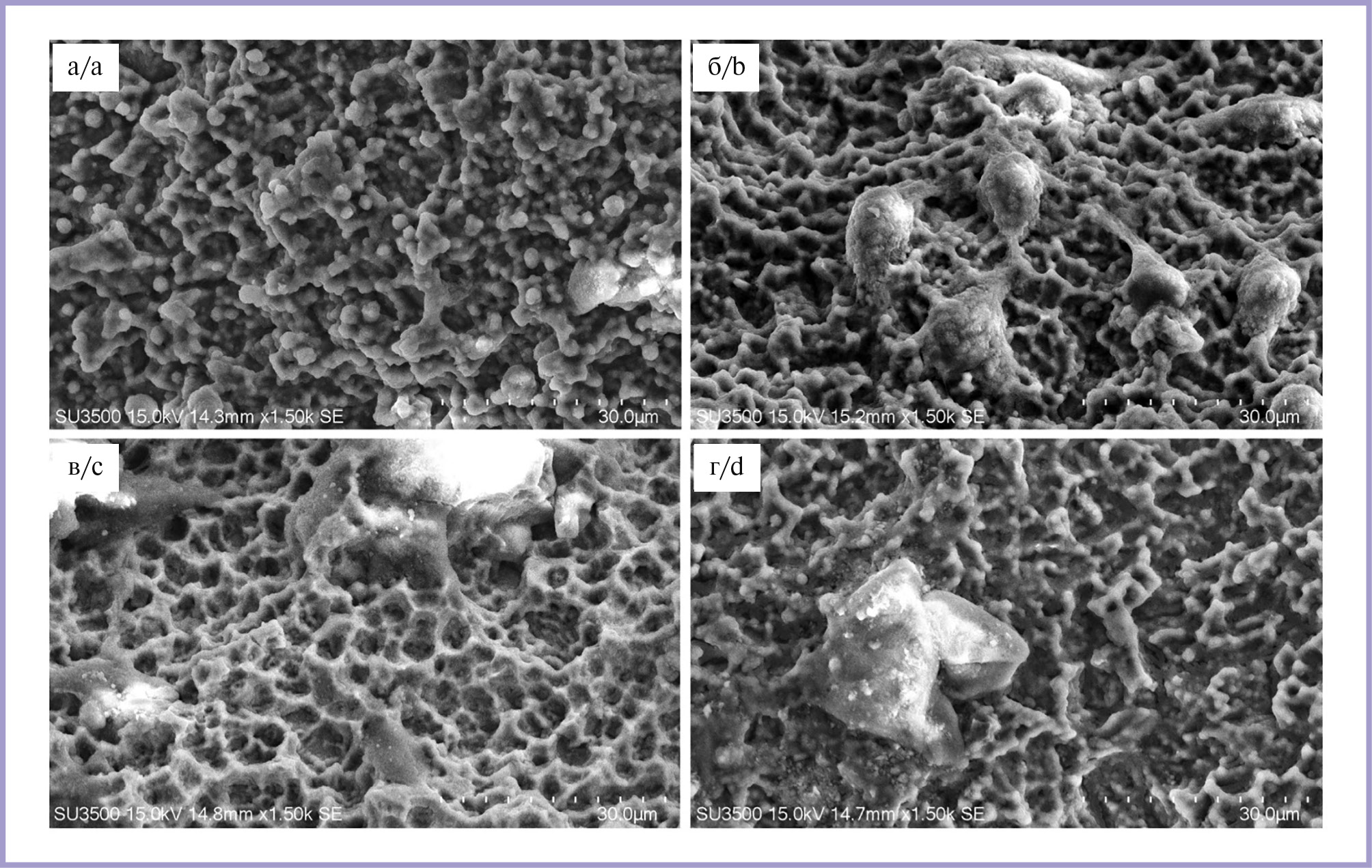

Рис. 2. Микроструктура дентального имплантата с поверхностью типа SLA (увеличение ×1500).

а — новый имплантат; б — имплантат после обработки лазером Er, Cr:YSGG; в — имплантат после обработки системой Air Flow; г — имплантат после обработки аппаратом Vector Paro.

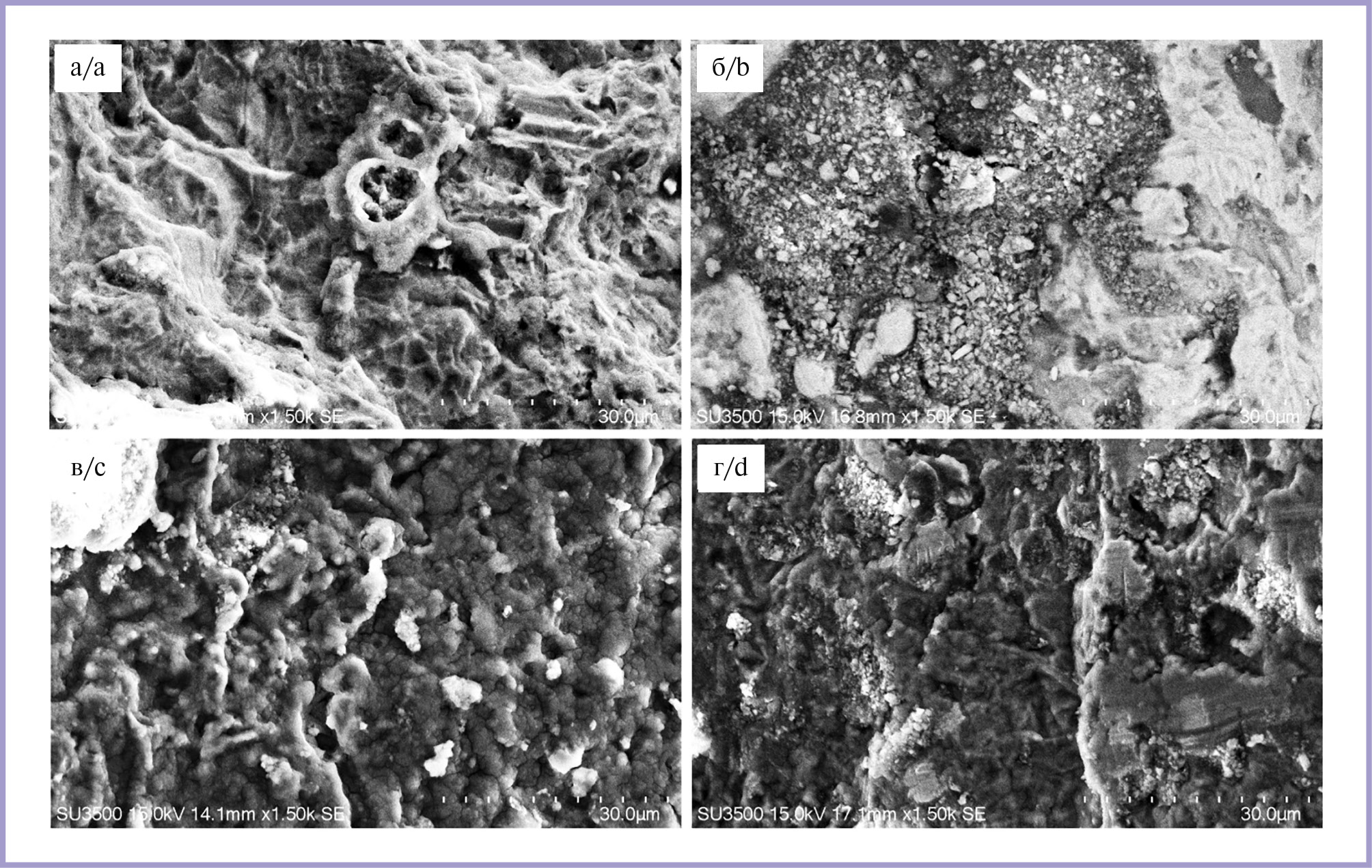

Рис. 3. Микроструктура дентального имплантата с поверхностью типа RBM (увеличение ×1500).

а — новый имплантат; б — имплантат после обработки лазером Er, Cr:YSGG; в — имплантат после обработки системой Air Flow; г — имплантат после обработки аппаратом Vector Paro.

Съемка проводилась при увеличении ×1,50k, поле зрения 30,0 μm. Исследование выполнялось при ускоряющем напряжении 15,0 кВ, что обеспечивало достаточную энергию для возбуждения электронных процессов в верхних слоях исследуемого материала. Ускоряющее напряжение определяет кинетическую энергию электронов пучка: чем выше напряжение, тем глубже проникновение электронов и тем выше разрешение и четкость изображения поверхности имплантата.

Для каждой группы имплантатов фиксировали изображения характерных участков поверхности, позволяющие провести качественную оценку микрорельефа и выявить изменения, вызванные применением различных методов обработки. Для сопоставления и контроля результатов аналогичное исследование проводилось на новых имплантатах.

Для анализа элементного состава исследуемых имплантатов использовался рентгеноспектральный энергодисперсионный анализатор XFlash 6160 (Bruker, Германия), интегрированный в сканирующий электронный микроскоп SU3500 SEM (табл. 1—3). Энергодисперсионная рентгеновская спектроскопия (ЭДС) позволяет идентифицировать химические элементы на поверхности образца за счет регистрации характеристического рентгеновского излучения, возникающего в ответ на облучение электронами. При взаимодействии первичного электронного пучка с атомами материала происходят ионизационные процессы, в результате которых испускаются рентгеновские фотоны с энергией, характерной для конкретного элемента. Детектор ЭДС регистрирует данные фотоны, формируя спектр, по которому можно определить качественный и количественный состав исследуемой поверхности. Обработка и интерпретация полученных спектров проводились с использованием специализированного программного обеспечения Quantax 70 (Bruker, Германия) для полуколичественного анализа и автоматической идентификации элементов по характеристическим пикам.

Таблица 1. Элементный состав поверхности типа TiO₂

Таблица 2. Элементный состав поверхности типа SLA

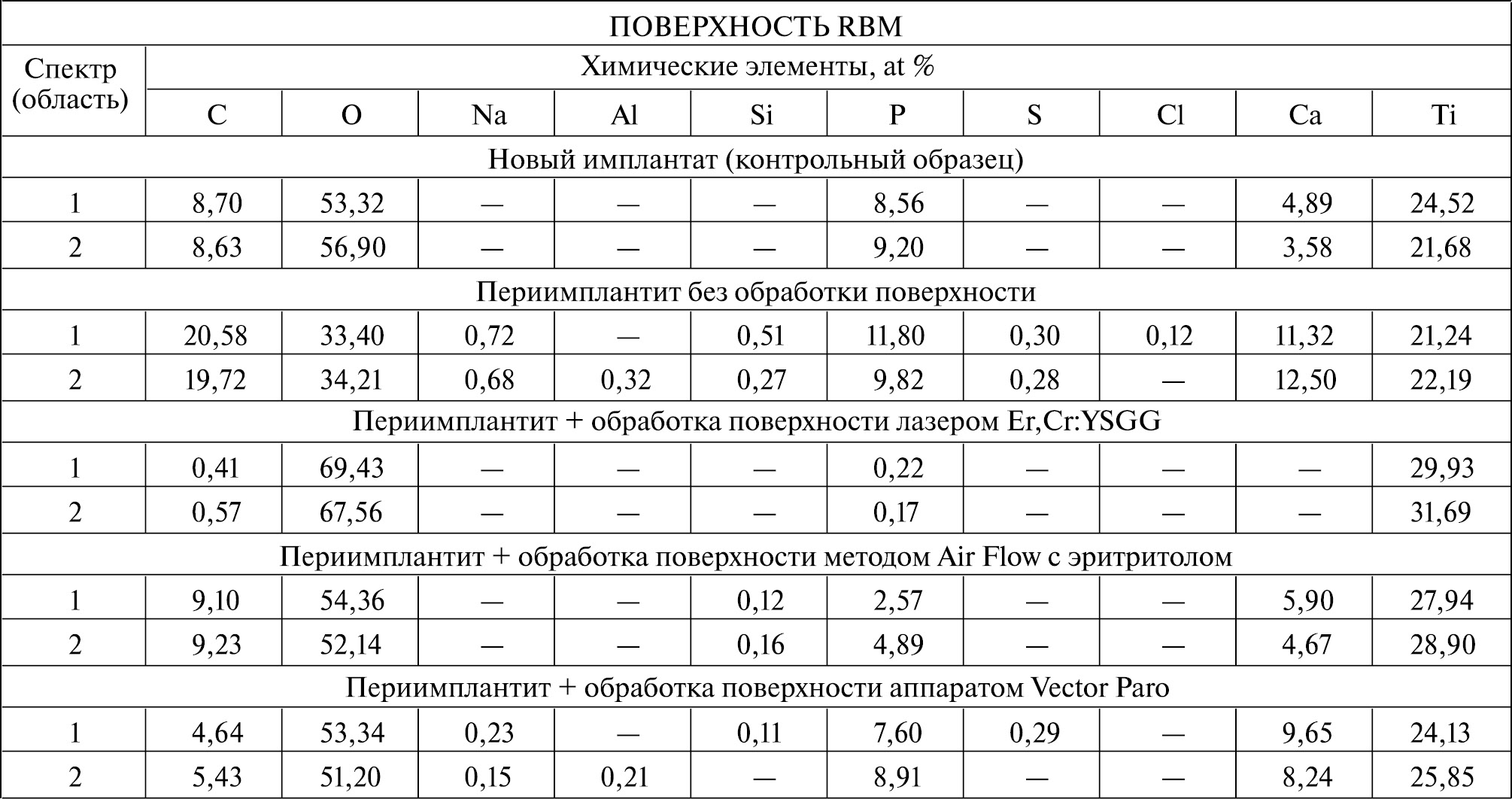

Таблица 3. Элементный состав поверхности типа RBM

Перед началом спектрального анализа была выполнена калибровка энергодисперсионного спектрометра с использованием эталона меди (Cu) при ускоряющем напряжении 15,0 кВ. Калибровка проводилась с целью проверки точности регистрации рентгеновских пиков и настройки атомной шкалы прибора.

Для каждого имплантата проводился локальный точечный анализ на двух различных участках (спектрах) поверхности. Области съемки выбирались в соответствии с зонами, исследованными при СЭМ, что обеспечивало сопоставимость морфологических и элементных данных. В качестве контрольных образцов также были исследованы новые, не использовавшиеся в клинической практике имплантаты.

Дополнительно, для оценки исходного состояния инфицированной поверхности, проводился элементный анализ необработанных участков, находившихся в непосредственном контакте с грануляционной тканью. Полученные данные позволили зафиксировать начальный уровень загрязненности поверхности до применения методов обработки и провести сравнительную оценку их эффективности.

Статистическая обработка проводилась с использованием программ Microsoft Excel 2016 и Statistica 12.0 (StatSoft Inc., США). Показатели элементного состава представлены в виде диапазонов значений (at %). Учитывая ограниченный объем выборки, для сравнения использовались методы описательной статистики и непараметрический анализ с применением критерия Уилкоксона. Статистически значимыми различия считались при p<0,05.

Обработка имплантатов лазером Er, Cr:YSGG с длиной волны 2780 нм показала наилучшие результаты для всех типов поверхности — как по сохранности морфологии поверхности, так и по данным элементного анализа. СЭМ выявила отсутствие следов оплавления и глубоких структурных повреждений (см. рис. 1б, 2б, 3б). Это обусловлено бесконтактным механизмом воздействия лазера, основанным на фотоакустическом и гидрокинетическом эффектах, обеспечивающих деликатную и в то же время эффективную очистку. Рабочий режим лазера исключает термическое повреждение поверхности имплантата, так как диапазон температур при его воздействии с водяным охлаждением составляет 80—300°C, что существенно ниже температуры плавления титана (1668°C) [17].

Результаты энергодисперсионного анализа подтвердили эффективность очистки эрбиевым лазером: на всех поверхностях после обработки наблюдалось значительное снижение уровня загрязнения органическим углеродом (C) — 0,35—0,71 at % для TiO₂(см. табл. 1); 0,32—0,55 at % для SLA (см. табл. 2); 0,41—0,57 at % для RBM (см. табл. 3), а также полное отсутствие неорганических примесей (Na, Si, S, Cl, Ca), обнаруженных на имплантатах, извлеченных вследствие периимплантита и не подвергавшихся обработке, за исключением алюминия (Al) и фосфора (P), которые являются остаточными компонентами, характерными для заводской обработки поверхности имплантатов. Также увеличилось процентное содержание титана (Ti) за счет удаления большей части органических и минеральных отложений. Результаты элементного анализа максимально приблизились к результатам новых (контрольных) образцов. Это делает эрбиевый лазер наиболее эффективным и универсальным средством очистки поверхности имплантата.

Применение воздушно-абразивной обработки аппаратом Air Flow Handy 3.0 perio с наполнителем AIR FLOW PLUS с эритритолом не вызвало значительных повреждений ни у одного из типов поверхностей имплантатов. Согласно данным СЭМ, микрорельеф оставался неизменным, сохранялись исходные характеристики пористости и структуры (см. рис. 1в, 2в, 3в).

Однако данные энергодисперсионного анализа выявили различия в эффективности очистки в зависимости от типа поверхности имплантата. Наименьшее количество остаточных загрязнений зафиксировано на поверхности типа RBM: содержание углерода (C) составило 9,10–9,23 at %, а титана (Ti) — 27,94–28,90 at %, что близко к значениям новых имплантатов (см. табл. 3). У поверхностей TiO₂ и SLA уровень углерода также значительно снизился по сравнению с имплантатами, извлеченными вследствие периимплантита и не подвергавшимися обработке, но остался несколько выше, чем в контрольной группе: 9,39–10,96 at % для TiO₂(см. табл. 1) и 9,53–10,20 at % для SLA (см. табл. 2).

Повышенное содержание углерода (C) и кремния (Si) при обработке данным методом связано с химическим составом компонентов используемого наполнителя: эритритола (C₄H₁₀O₄) и аморфного диоксида кремния (SiO₂). Более шероховатая микроструктура поверхностей типа TiO₂ и SLA способствует частичному удержанию этих компонентов в отличие от более сглаженной поверхности типа RBM, где данный эффект выражен в меньшей степени. Следует также отметить, что такой метод обработки не обеспечил полной очистки от химических загрязнений: на поверхности TiO₂ выявлены остаточные следы серы (S) и хлора (Cl) (см. табл. 1), на SLA — натрия (Na), алюминия (Al) и хлора (Cl) (см. табл. 2).

Несмотря на отсутствие выраженных морфологических изменений, применение метода Air Flow для поверхностей типа TiO₂ и SLA сопровождается повышенным риском остаточного химического загрязнения, обусловленным их большей шероховатостью. В то же время для имплантатов с поверхностью типа RBM этот метод продемонстрировал более высокую эффективность и может рассматриваться как дополнительный способ очистки поверхности данного типа при невозможности использования лазерной обработки.

Применение метода ультразвуковой обработки аппаратом Vector Paro с суспензией Vector Fluid polish, содержащей частицы гидроксиапатита (Ca₅(PO₄)₃ OH), согласно данным СЭМ, не вызвало значительных изменений морфологии всех типов поверхности дентальных имплантатов (см. рис. 1г, 2г, 3г).

Результаты энергодисперсионного анализа показали наилучшую эффективность метода для имплантатов с анодированной поверхностью TiO₂. Уровень остаточного углерода составил 5,97—6,49 at %, а содержание титана достигало 21,52—25,83 at %, что сопоставимо с контрольными образцами (см. табл. 1). Предположительно, высокая эффективность очистки в данном случае связана с особенностями TiO₂-поверхности: наличие стабильного оксидного слоя и высокая гидрофильность способствуют лучшей ретенции суспензии и равномерному распределению ультразвуковых колебаний. Это обеспечивает более эффективную передачу энергии от ультразвуковой насадки к поверхности имплантата и, как следствие, более тщательную очистку.

На имплантатах с поверхностью типа RBM очистка оказалась менее эффективной. Процентное содержание титана составляло 24,13—25,85 at %, а углерода — 4,64—5,43 at %. В спектрах сохранялись остаточные загрязнения: натрий (Na), алюминий (Al), кремний (Si) и сера (S) (см. табл. 3). На поверхности типа SLA после обработки выявлялись остатки алюминия (Al), оставшегося после заводской пескоструйной обработки оксидом алюминия (Al₂O₃), а также более низкое содержание титана (18,47—22,13 at %) и повышенное содержание фосфора (P) и кальция (Ca). Содержание углерода составляло 2,78—3,47 at % (см. табл. 2).

Дополнительно стоит отметить, что за счет использования суспензии на основе гидроксиапатита на всех обработанных поверхностях наблюдалось увеличение содержания фосфора (P) и кальция (Ca). Эти элементы могут способствовать усилению процесса остеоинтеграции за счет биомиметической природы гидроксиапатита [18].

Таким образом, ультразвуковой метод обработки с использованием аппарата Vector Paro проявил наибольшую эффективность в отношении TiO₂-поверхностей и может использоваться как альтернатива лазерной очистке.

Полученные результаты подтвердили, что эффективность удаления загрязнений с поверхности дентальных имплантатов при лечении периимплантита зависит как от применяемого метода обработки, так и от типа поверхности имплантата. Наиболее универсальным и эффективным методом для всех исследованных типов поверхностей оказалась обработка лазером Er, Cr:YSGG с длиной волны 2780 нм, обеспечившая качественную очистку без повреждения микрорельефа с минимальным уровнем остаточного загрязнения. Воздушно-абразивная обработка с использованием аппарата Air Flow с эритритолом показала наилучшие результаты для имплантатов с поверхностью RBM за счет ее меньшей шероховатости. Ультразвуковой метод с применением аппарата Vector Paro продемонстрировал высокую эффективность в отношении поверхности TiO₂, что, вероятно, связано с ее физико-химическими свойствами. Таким образом, выбор метода очистки поверхности имплантата при лечении периимплантита должен осуществляться с учетом его микроструктуры и типа поверхности — для достижения максимальной эффективности лечения.
